ШРНН — шкаф распределительный низкого напряжения

обсудить проект
обзор
документация

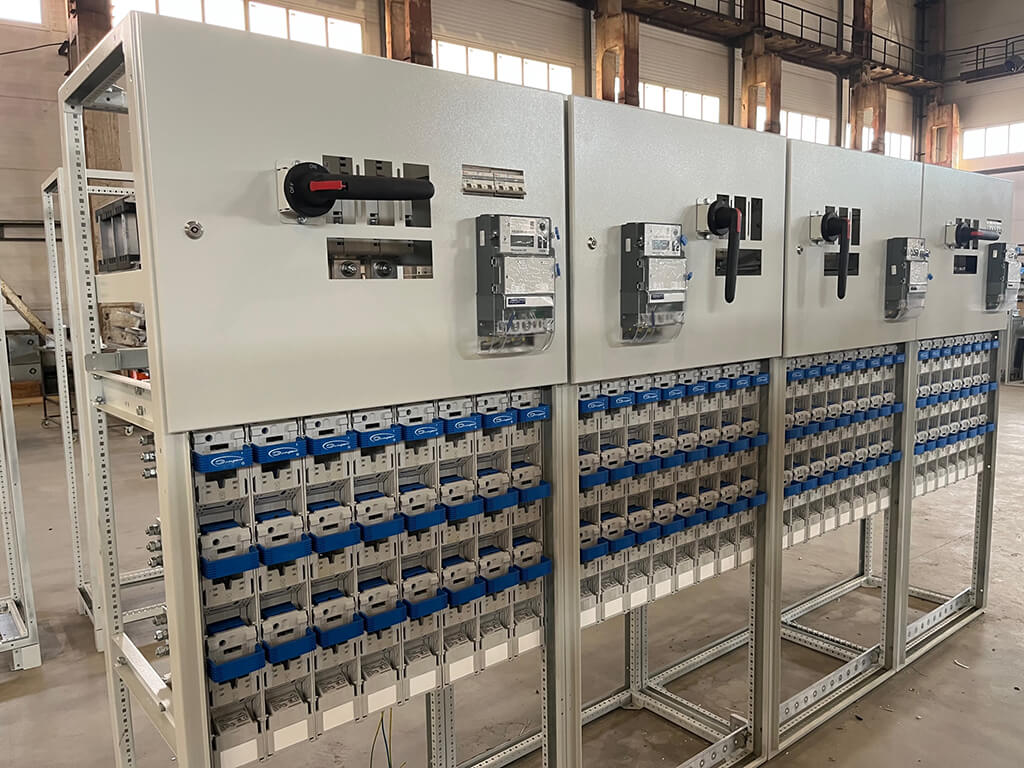

ШРНН – шкаф распределительный низкого напряжения - распределительное устройство низкого напряжения, устанавливаемое после силового трансформатора, как правило в блочных трансформаторных подстанциях. Если в ГРЩ, где для защиты применяются автоматические выключатели, в ШРНН применяются планочные разъединитель-предохранитель, типа ПВР, с проволочным предохранителем, в качестве защиты. В отличии от автоматов, где есть элемент механики и электроники, понижающий надежность, предохранитель срабатывает всегда.

  • Исполнение – с вводным автоматом на вводе, с рубильником, с реверсивным рубильником
  • Корпус – типовой цвет RAL 7035, размеры для токов до 2500А - глубина 450мм
  • Наличие учета электроэнергии для каждого присоединения
  • Наличие разделительных перегородок между линиями фидера

Реализованные проекты

Изготавливаем силовые шкафы:

  • ГРЩ (до 5000 А), главные распределительные щиты.
  • ВРУ – вводно распределительные устройства.
  • ШРНН – шкаф распределительный низкого напряжения.
  • ЩР - Щиты распределительные.
  • ЯСН и ЩПСН – ящик собственных нужд, щиты питания собственных нужд.

Вся линейка щитов предназначена для распределения электроэнергии от одного или нескольких вводов, через отходящие линии, с функцией защиты линии от сверхтоков, и учета электроэнергии, местного или дистанционного управления.

Для выбора вводов или переключения на рабочий ввод, при пропадании напряжения, в состав силовых щитов устанавливают схему АВР, автоматический ввод резерва. Его функция – контролировать наличие и качество напряжения, и производить переключение между вводами, по заданной программе. Схемы АВР бывают на базе механических рубильников с мотор-приводом, на базе реле контроля фаз, и силовых контакторов, готовые АВР на базе микроконтроллера. При нестандартных алгоритмах работы, система АВР реализовывается на базе свободно программируемого контроллера (PLC). Все, из описанных схем, наша компания производит.
