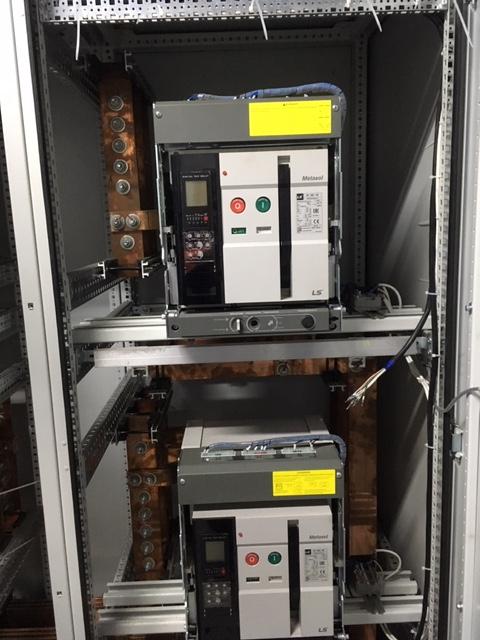

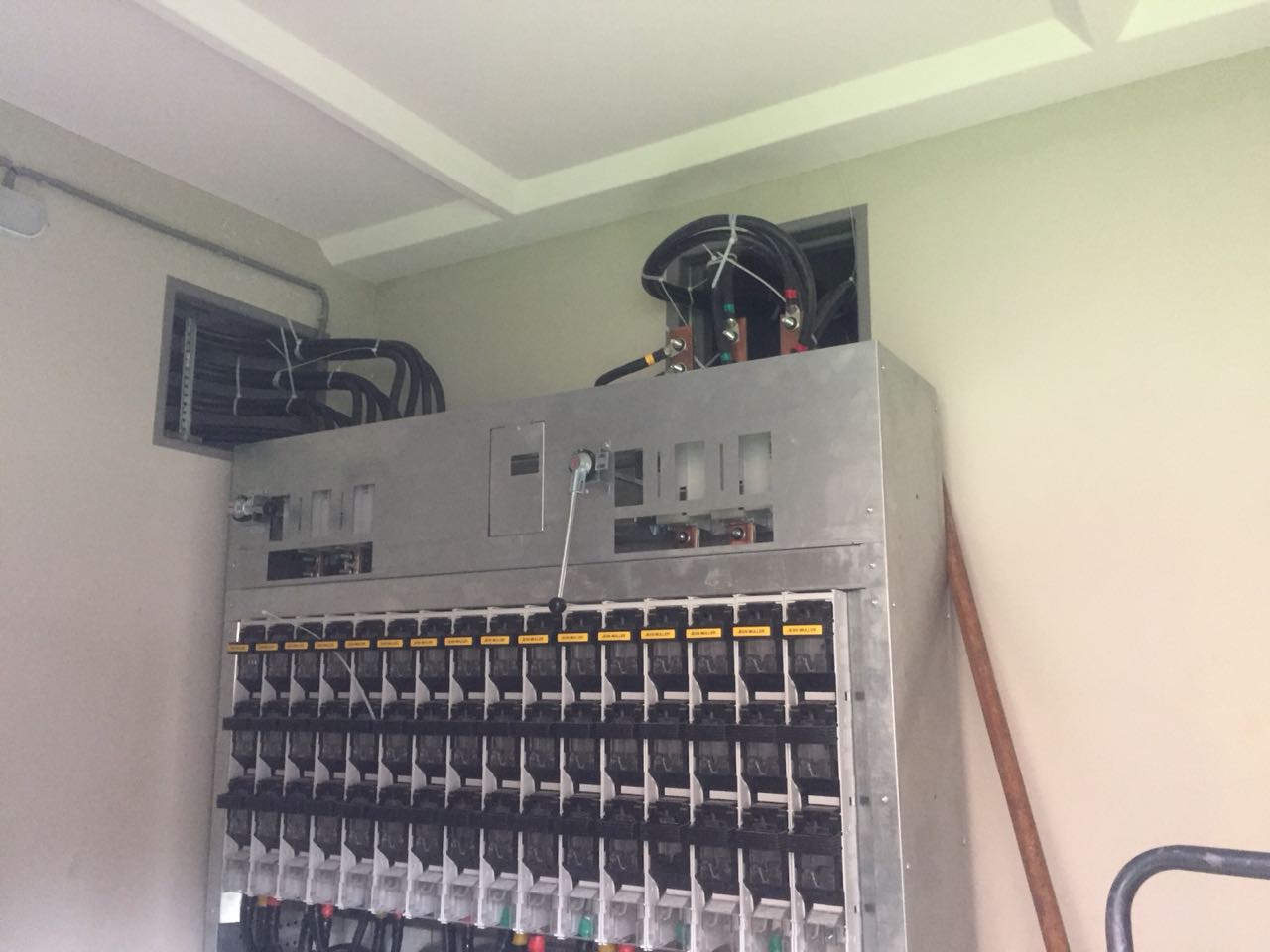

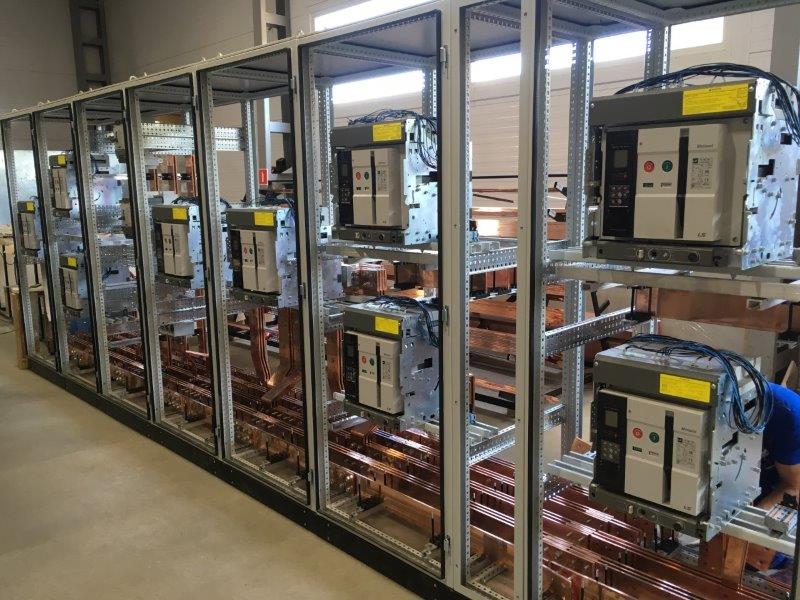

ГРЩ (Главный распределительный щит) – распределительное устройство низкого напряжения, устанавливаемое после силовых трансформаторов. Отличается большой мощностью, и повышенными требованиями к надёжности. Система заземления, как правило смешенная TN-C-S, с разделительной перемычкой внутри вводного шкафа.
- Исполнение - как отдельно стоящие, так и в комплекте со встроенной цеховой подстанцией
- Корпус –любой размер и цвет RAL, собственные сертифицированные корпуса, имеющие степень защиты IP – до 54
- Наличие учета электроэнергии для каждого присоединения
- Форма секционирования - до 4B
| Номинальное изоляции, кВ | 1000 В |
| Максимальное напряжение (линейное), кВ | 690 В |
| Частота, Гц | 50 |
| Номинальный ток сборных шин, А | До 5000А |
| Материал сборных шин | Медь: Алюминий |
| Система заземления | TN-C: TN-C-S: TN-S; TT ; IT |
| Ток термической стойкости (1 сек.), кA | До 85 |
| Ток электродинамической стойкости, кА | До 187 |
| Максимальное импульсное напряжение, кВ | 8 |
| Степень защиты | IP31-IP54 |
| Нормальные условия работы | Установка — Внутренняя |
| Среда — Нормальная | |
| Рабочая температура: -5 ... +40 | |
| Относительная влажность — 50% | |
| Высота над уровнем моря — до 1000 м | |
| Внутреннее разделение | Форма 1 |
| Форма 2b | |
| Форма 3b | |
| Форма 4b | |
| Исполнение выключателей | Стационарное/выкатное |
| Доступ | Спереди, сбоку, сзади |
| Ввод шинного моста | Сверху — снизу |
| Ввод кабеля | Сверху — снизу |
