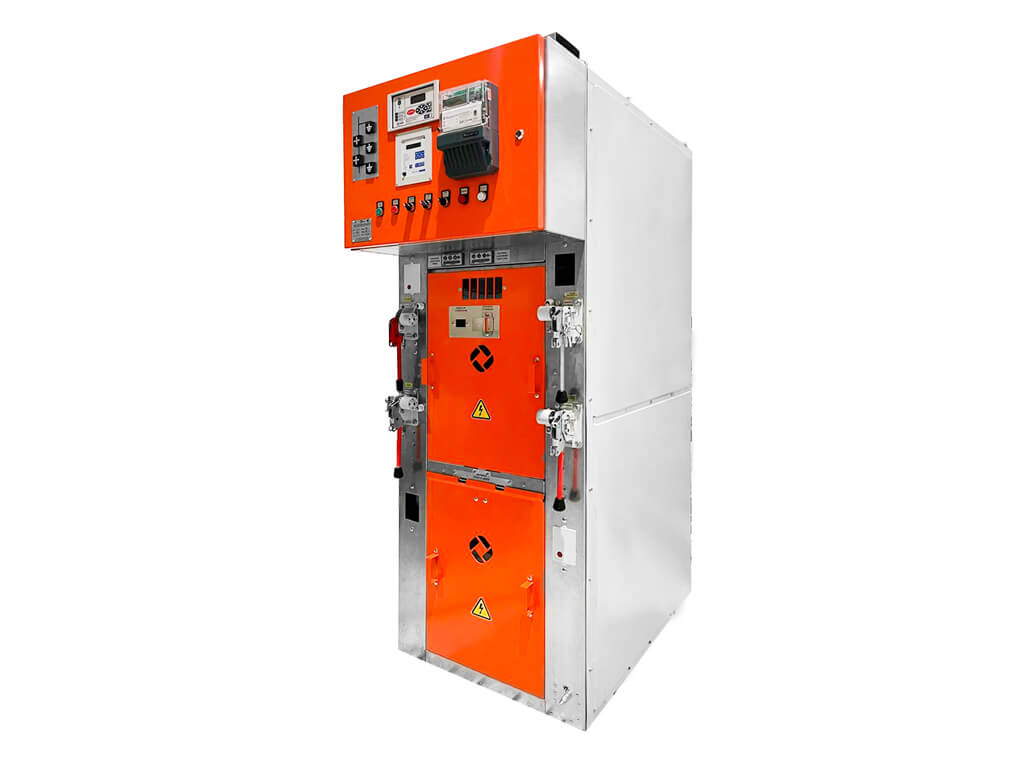

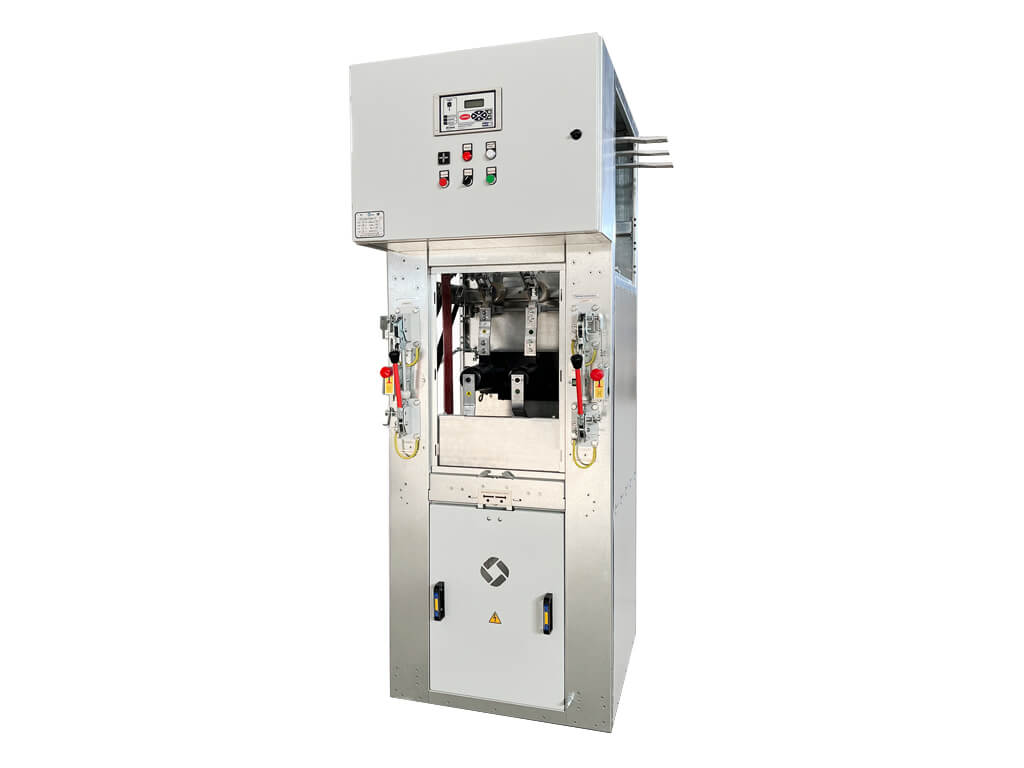

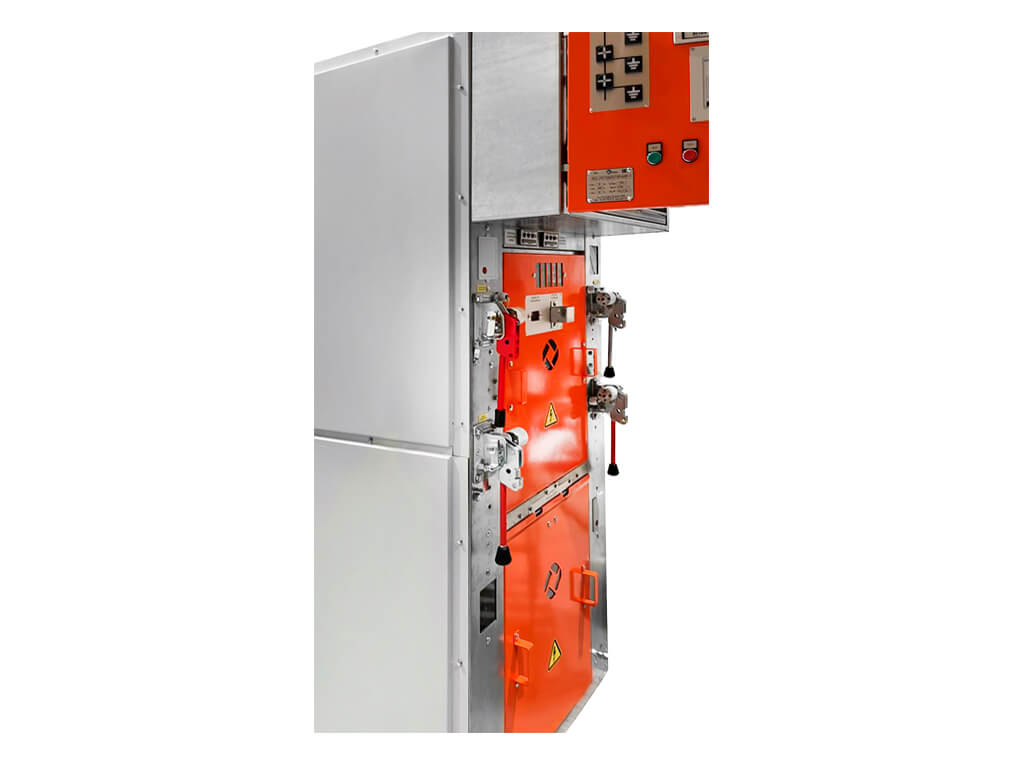

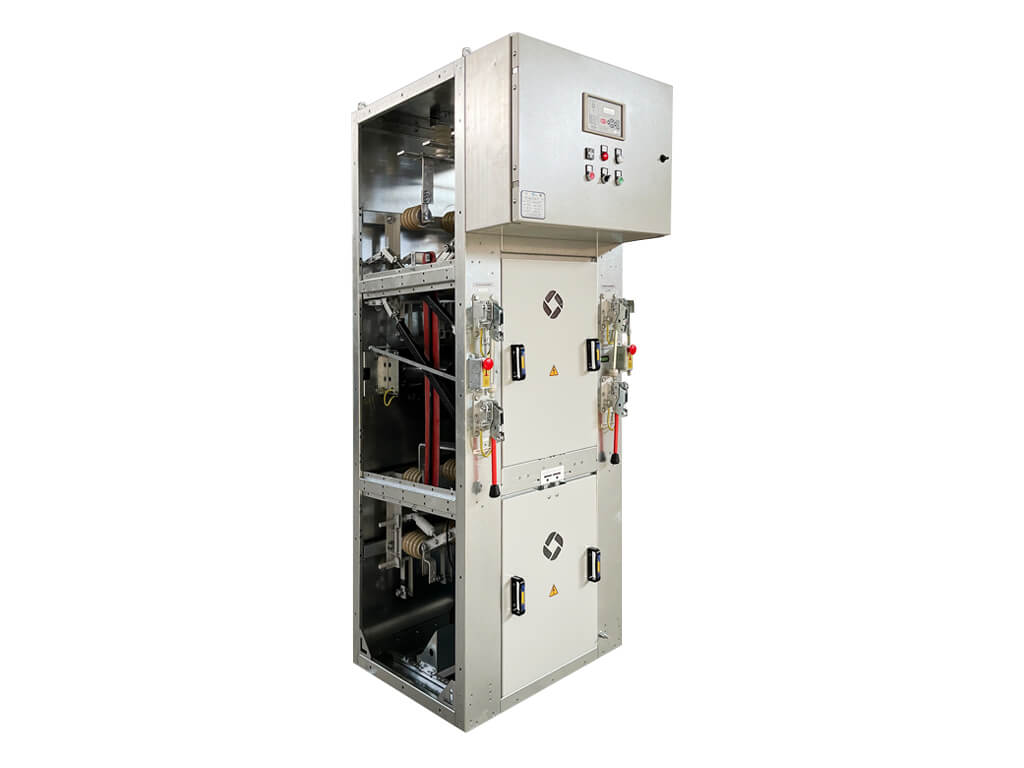

Ячейка КСО ЭЛМОД 210

Серия камер одностороннего обслуживания (КСО), с механическими разъединителями типа РВЗ и вакуумным выключателем, с терминалом релейной защиты.

Применяется для коммутации нагрузки, и обеспечения видимого разрыва силовых цепей со стороны кабельного присоединения, и со стороны сборных шин. Вакуумный выключатель применяется стационарного типа, с межполюсным расстоянием 150 мм. и межполюсными перегородками.

Применяются как отдельно стоящие (РУВН), так и в качестве распределительного устройства с несколькими ячейками в составе.

Применяются для:

• ячейки ввода в ЦРП 6-10 кВ, РУ 6-10 кВ, ТП, КТП, БКТП
• ячейки ввода трансформатора
• отходящими линиями трансформатора
• ячейки защиты генератора, с дифференциальными защитами, и 2-мя траснформаторами напряжения
• секционные ячейки (разделение секций сборных шин)

Для коммутации в ячейке КСО ЭЛМОД 210 применяется выключатель с пружинным типа ВВ 12 или электромагнитным приводом, типа ТАВРИДА BB-TEL.

В зависимости от типа защит и логики, применяются микропроцессорные терминалы различных производителей.

КСО ЭЛМОД 210 не имеют внутреннего разделения силовых цепей, отсек РЗА выполнен в виде отдельного шкафа.

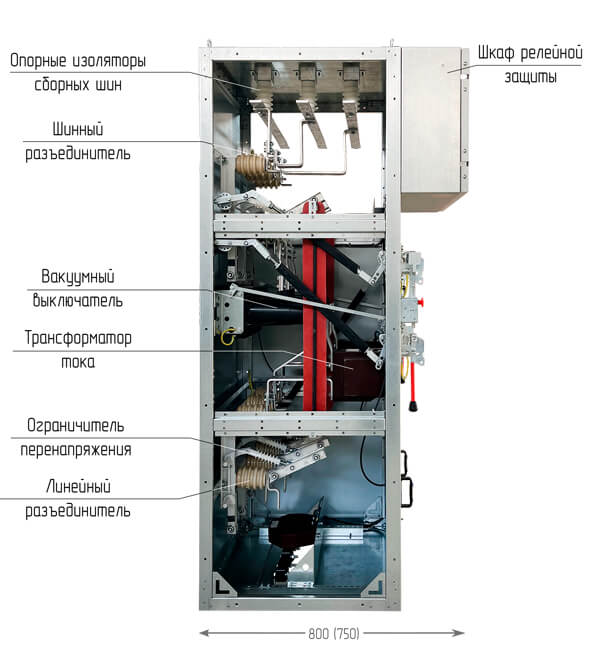

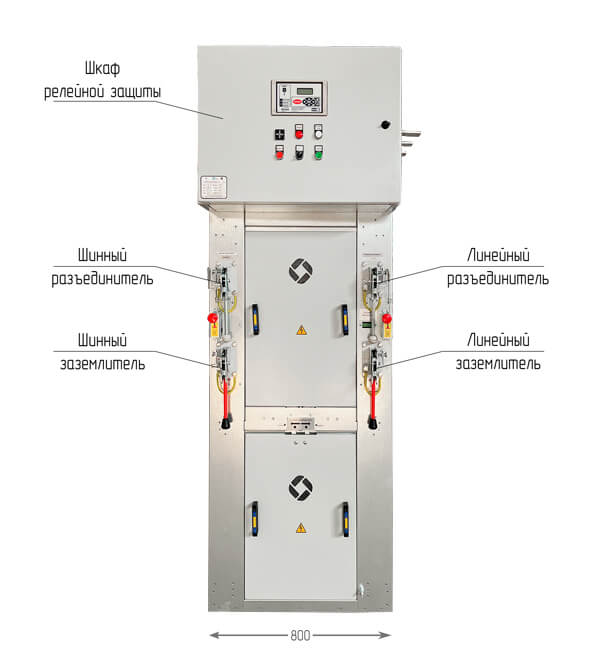

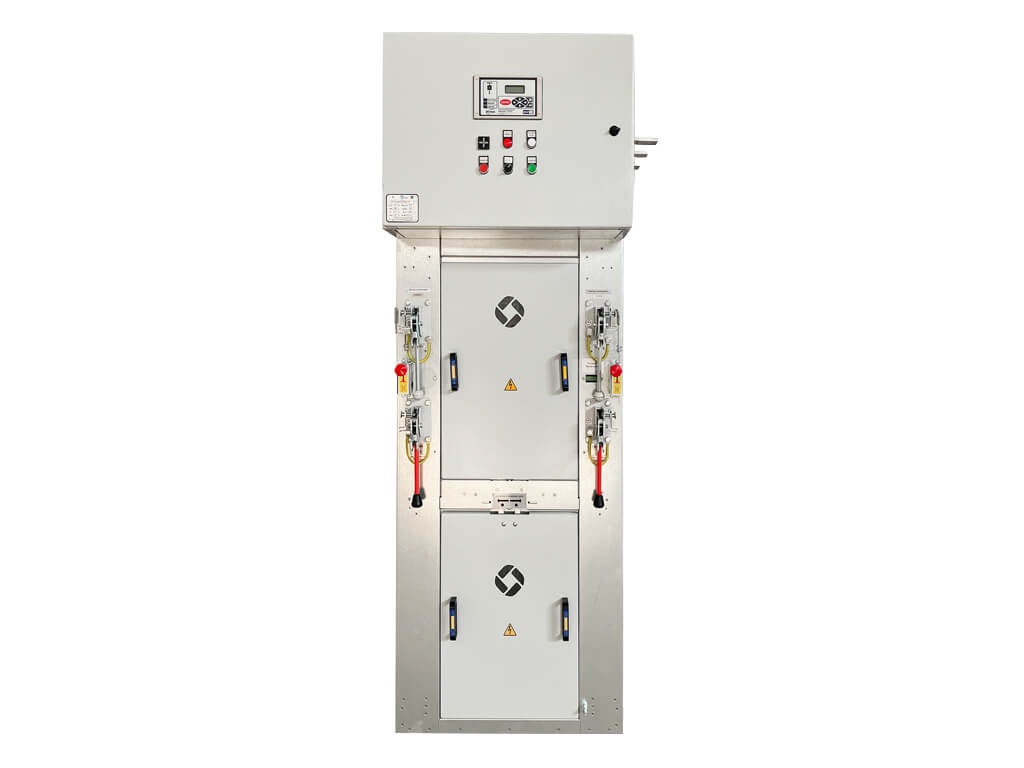

Со стороны фасада ячейка разделена на три части:

• отсек РЗА, с дверью
• отсек вакуумного выключателя и измерительных трансформаторов, с доступом к клемной колодке, со съемной дверью, кнопкой аварийного отключения (для выключателей с пружин моторным приводом), смотровым окном
• отсек кабельного присоединения, со съемной дверью

Заземление съёмный панелей выполнено скользящим, прижимным контактом.

Для защиты персонала в каждой ячейки КСО ЭЛМОД 210 применяются механические и электромагнитные блокировки:

• механическая блокировка снятия дверей второго и третьего отсеков, при отключенном шинном и линейном заземлителе
• электромагнитная блокировка двери, при наличии напряжения. Реализуйся через емкостные датчики напряжения и индикатор наличия напряжения, с управляемым реле
• электромагнитная блокировка рычагов (приводов) электромагнитным замком, типа ЭМ, через схему указателя наличия напряжения и положения выключателя, для минимизации возможности включения линейного заземлителя на напряжение
• для аварийной разблокировки механических замков, применяется специальный инструмент

Дополнительные возможности:

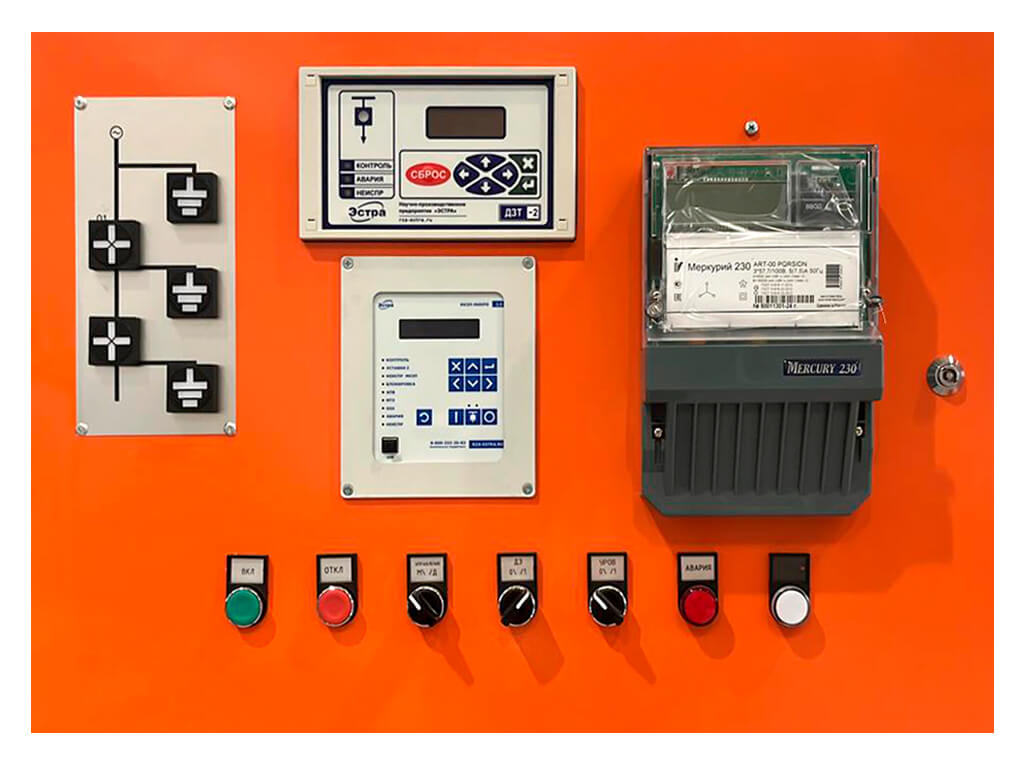

• мнемосхема с указанием положения главных цепей
• применение оптических датчиков дуговой защиты
• применение тепловых датчиков на силовые контакты разъединителей РВЗ, с выдачей сигнала
• передача дискретных сигналов положения главных цепей
• сбор и передача сигналов состояния главных цепей и наличие напряжение по протоколу RS485
• дистанционное управление через дискретные сигналы, или протокол RS485

Подключение к ячейкам КСО ЭЛМОД 210:

• кабелем снизу / сбоку
• шиной снизу / сбоку / сверху

Базовые размеры:

• высота 2200 мм
• ширина 800 мм (750 с применением межполюсных перегородок из дюрастона)
• глубина 800 мм

Толщина рамы – 2 мм, оцинкованная сталь, с двойной вальцовкой со стороны рычагов привода.

Дверь – 2 мм с усилителем. Базовый цвет – RAL 7035.

В комплекте поставки включен кабельный держатель с креплением из полиамида, со стекловолокном, под кабель от 35 до 90 мм в диаметре.
