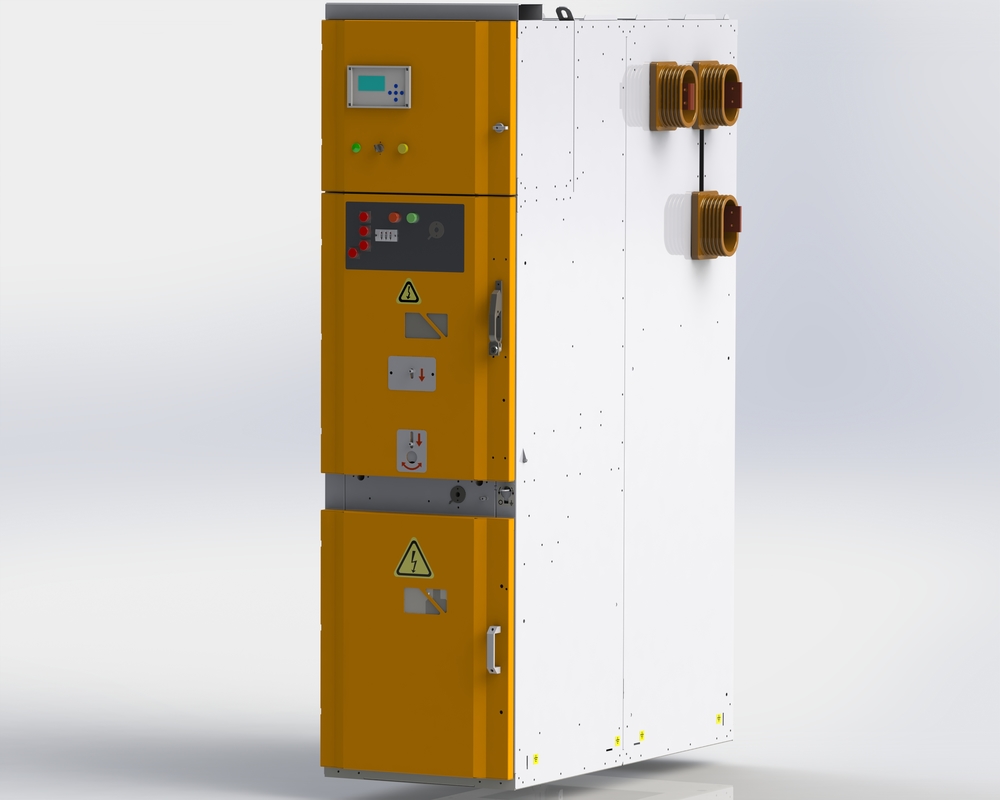

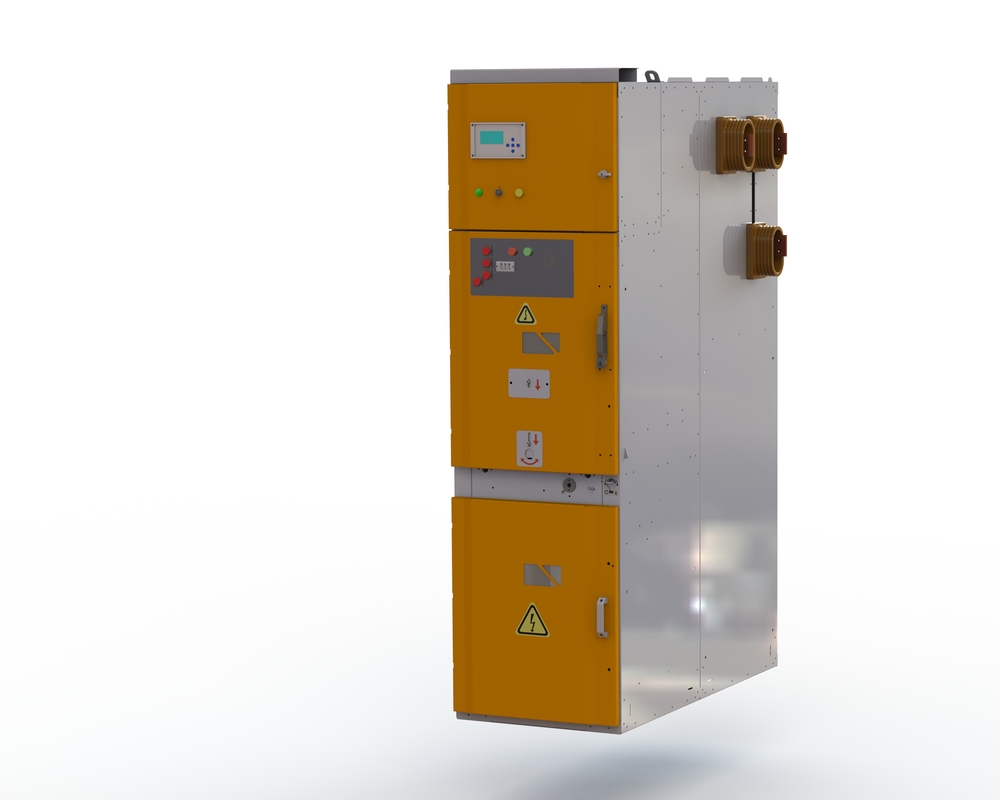

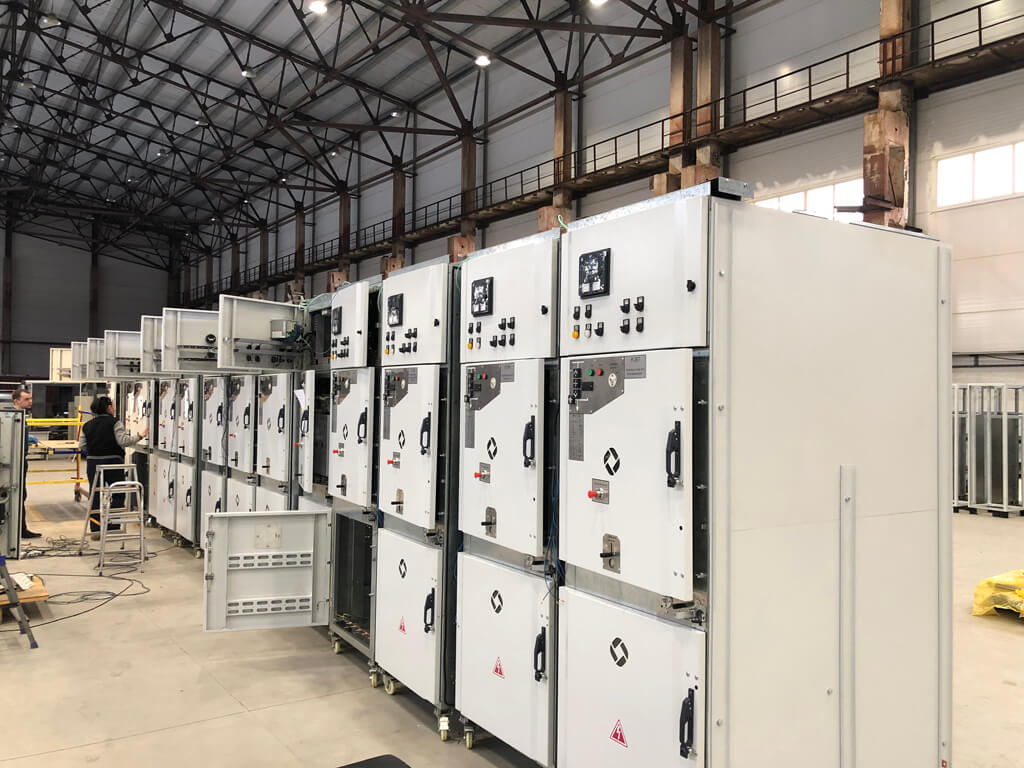

Ячейка КРУ ЭЛМОД 350

Тяжёлая ячейка КРУ ЭЛМОД 350 выкатного исполнения, одно-двустороннего обслуживания, на напряжение 6(10), 20 кВ и ток главных цепей до 3150 А, с полным функционалом защит, телемеханики и телеуправления.

Применяется в ЦРП (центральных распределительных пунктах), РУ 6(10), 20 кВ, трансформаторных подстанциях (ТП) и закрытых распределительных устройствах (ЗРУ) согласно требованиям ГОСТ 15543 и ГОСТ 15150.

В качестве коммутационного элемента применяется вакуумный выключатель с пружинно-моторным приводом, установленный на выкатной тележке. Тележка фиксируется в трёх рабочих положениях:

• Рабочее — вторичные цепи и силовые контакты замкнуты
• Тест — силовые контакты разомкнуты, вторичные цепи замкнуты (для испытаний)
• Выкачено — все разомкнуто, аппарат может быть удалён из ячейки

Двойная система шторок из металла, принудительное закрытие под собственным весом; шторки имеют доводчик, а также систему фиксации положения навесным замком (опция). При оперативном управлении выдвижным элементом обеспечивается мгновенное отключение аппарата.

Мы применяем следующие производители вакуумных выключателей:

• Evolis — производства Schneider Electric. Надёжный, качественный, адаптирован под Россию. Имеет пружинный привод для включения/отключения. Единственный минус — цена: относится к верхнему ценовому диапазону по сравнению с аналогами.
• VD4 — производства ABB. Надёжный, качественный, адаптирован под Россию. Имеет пружинный привод для включения/отключения. По конструкции похож на Evolis. Цена более демократичная.
• Sion — производства Siemens. Надёжный, качественный, адаптирован под Россию. Имеет пружинный привод для включения/отключения. По конструкции похож на Evolis. Цена более демократичная.
• VF12 «Электротехника» и EX «КЭПС» (Россия) — отечественные исполнения.

Блок релейной защиты выполнен на высоте, обеспечивающей удобную работу персонала, в виде цельного герметичного поворотного блока, обеспечивающего удобное обслуживание всей камеры. Данная конструкция позволяет получить доступ спереди к отсеку сборных шин без демонтажа блока.

Применяемые контроллеры релейной защиты: МКЗП (ЗАО «ЭСТРА», Россия), Sepam (Schneider Electric), Сириус (Радиус Автоматика, Россия), Ref (ABB), Siprotec (Siemens), Woodward. Дуговая защита: ОВОД. Для соединения вторичных цепей применяются штепсельные разъёмы, гарантирующие быстрое выполнение монтажа и качественную установку.

Дополнительно устанавливается: система гарантированного питания; система коммерческого учёта с УСПД; внешние телеуправление и телемеханика.

Преимущества ячеек КРУ ЭЛМОД 350

• Корпус разделён на функциональные отсеки, каждый из которых оснащён отдельным каналом для сброса избыточного давления, что обеспечивает защиту персонала при внутренних дуговых коротких замыканиях
• Безопасность эксплуатации коммутации обеспечивается системой встроенных механических и электрических блокировок в соответствии с требованиями ГОСТ и ПУЭ
• Высокая надёжность конструкции и входящего в состав оборудования сводит к минимуму затраты на ремонт и техническое обслуживание
• Цепи вторичных коммутаций, проложенные в металлических кабель-каналах, обеспечивают их защиту и высокую помехозащищённость
• Широкая линейка применяемых силовых выключателей отечественного и зарубежного производства обеспечивает гибкость при принятии более выгодного технико-экономического решения
• Визуализация положения главных цепей
• Широкие возможности реализации схемных решений
• Распределительное устройство выполняется из оцинкованного стального листа и обладает высокой жёсткостью; секционирование ячеек обеспечивает безопасность персонала при появлении электрической дуги
• Современная система заземления — заземляющий разъединитель быстрого действия, включаемый ручным приводом без необходимости открывать отсек выключателя

Основные особенности

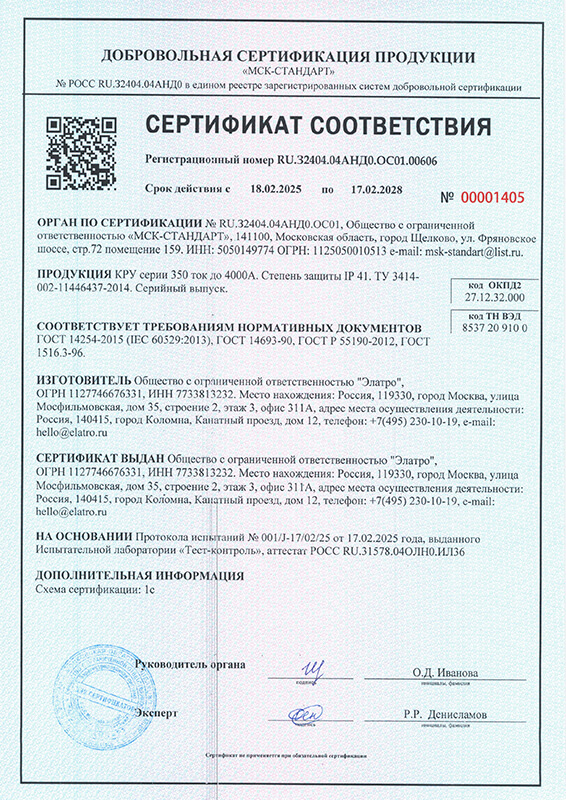

• Ячейки изготовлены в соответствии со стандартом ГОСТ 14693-90 (МЭК-298)
• Конструкция высоковольтных отсеков с выкатными выключателями
• Корпус ячеек выдерживает повышенное давление при возникновении электрической дуги до 31,5 кА/1с
• Шторки из металла автоматически закрывают контактные места при выкатывании вакуумного выключателя, блокировка при извлечённом аппарате
• Силовой каркас ячейки производится из оцинкованного горячим способом стального листа толщиной 2,0 мм, в сечении — восемь граней; клёпаный корпус в углах, высокая жёсткость на кручение. Специальная конструкция элементов ячейки («секционирование») обеспечивает полную безопасность обслуживающего персонала в случае возникновения электрической дуги
• Ввод кабеля снизу по умолчанию, возможно выполнение ввода во всех плоскостях; установка ячейки над приямком с помощью анкерных болтов; фиксация кабеля через «плавающие» хомуты из немагнитного материала

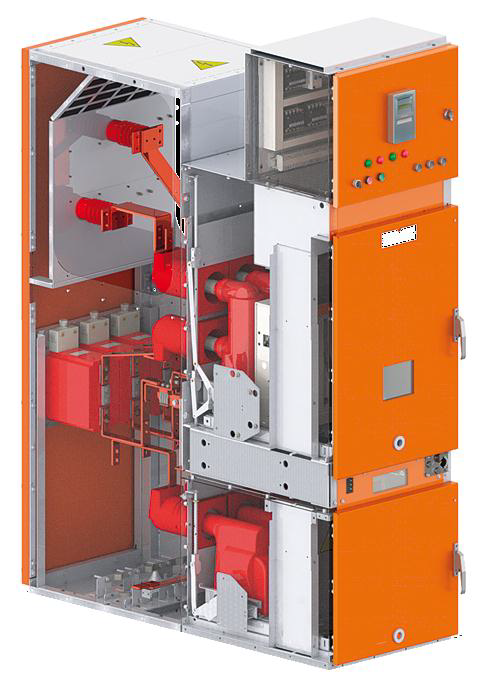

Конструктивное исполнение

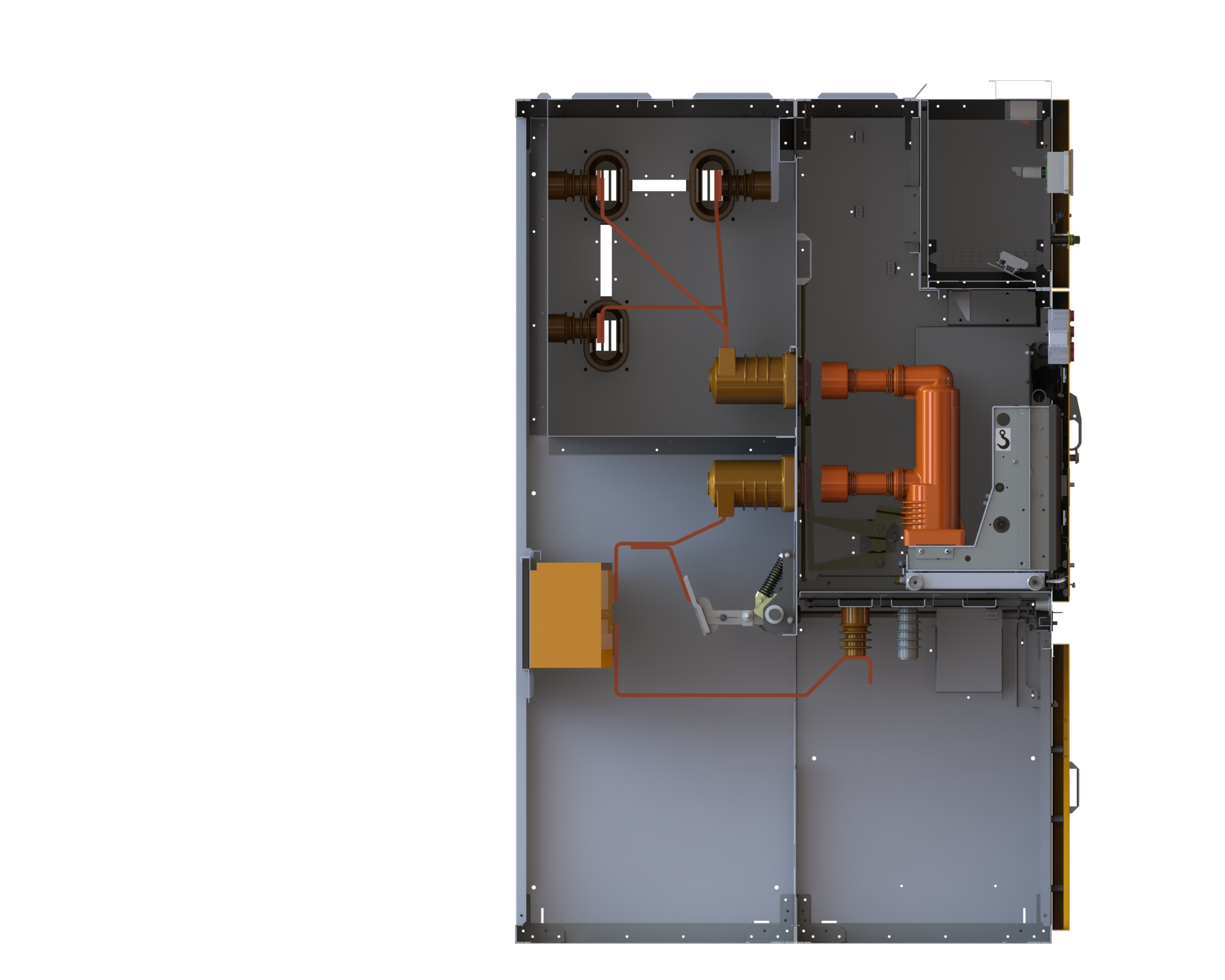

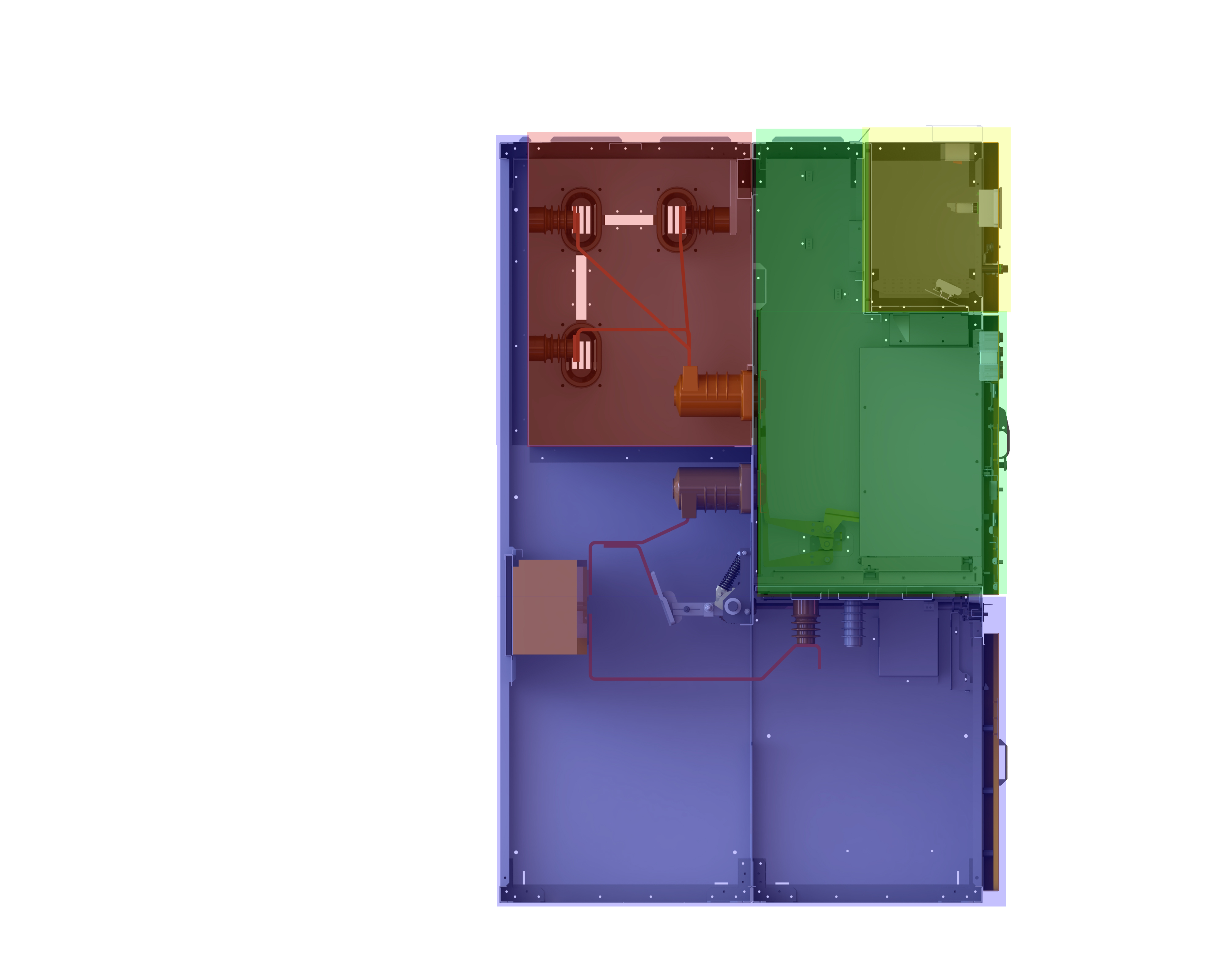

Ячейка КРУ ЭЛМОД 350 конструктивно разделена на четыре отсека:

• Отсек сборных шин
• Отсек релейной защиты
• Функциональный отсек
• Кабельный отсек

Отсек сборных шин

Предназначен для проходных сборных шин. Отделён со всех сторон панелями. В месте прохода шин применяется изолирующий материал дюростон. Для обслуживания отсека предусмотрена съёмная верхняя панель.

Отсек релейной защиты

Предназначен для монтажа исполнительной автоматики и вторичных цепей. Конструктивно выполнен в виде поворотного отсека (коробки), закрываемого поворотной дверью. Данная конструкция позволяет получить доступ спереди к отсеку сборных шин.

На двери установлены: блок защиты; электронная мнемосхема с индикацией положения заземлителя и выключателя; кнопки и переключатели; указательные реле; счётчик энергии. Релейная микропроцессорная защита может комплектоваться устройствами различных производителей: Sepam, МКЗП (ЭСТРА), Сириус, Siprotec, Woodward, Ref. Дуговая защита: ОВОД.

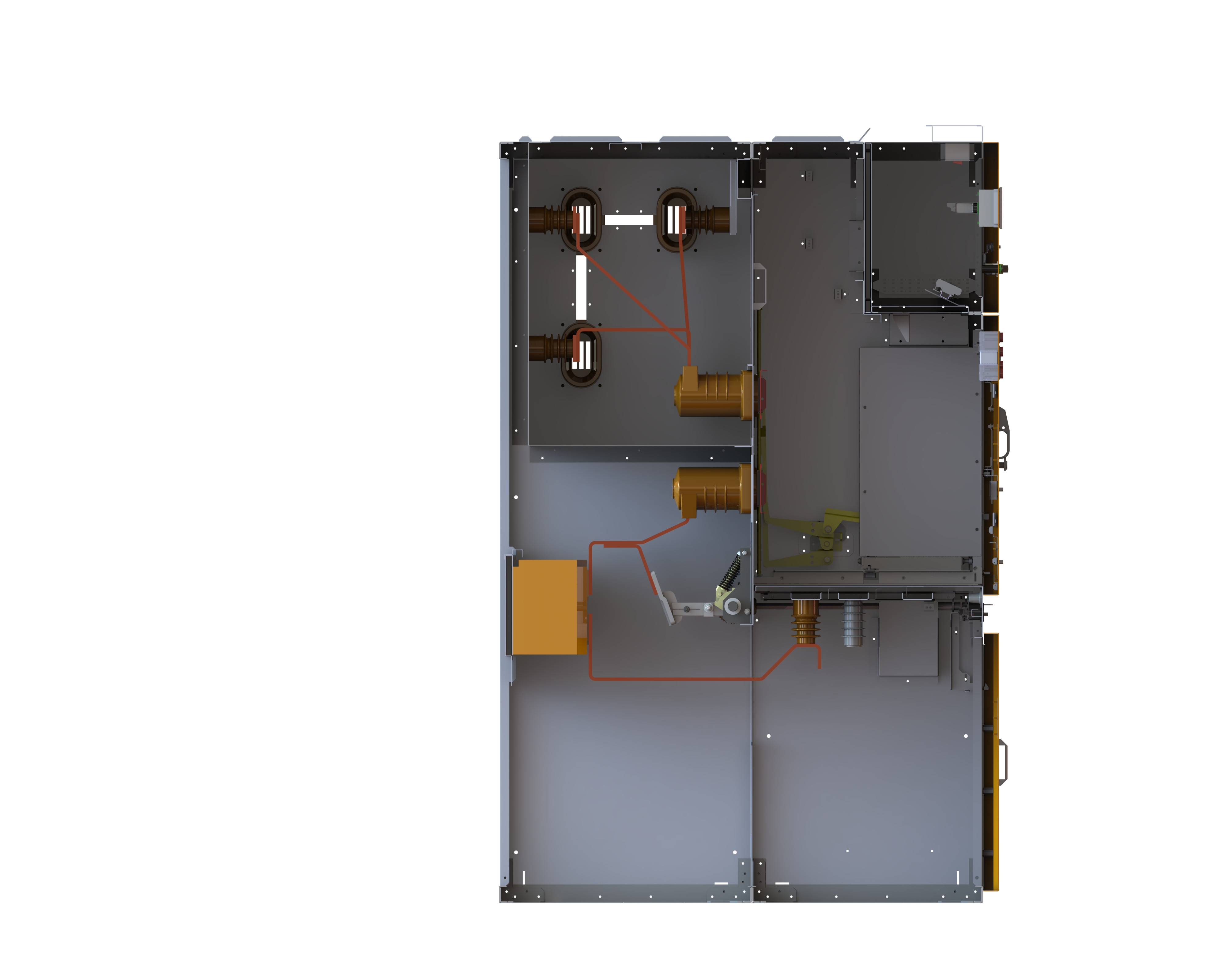

Функциональный отсек

Коммутационный аппарат установлен в данном отсеке. Отсек огорожен со всех сторон перегородками для защиты смежных отсеков от повреждения в случае возникновения электрической дуги. Сам аппарат установлен на тележке, которая передвигается внутри ячейки по специальным направляющим.

Тележка имеет блокировки в положении: Рабочее, Тест, Выкачено. Двойная система шторок, принудительное закрытие под собственным весом. При оперативном управлении выдвижного элемента — мгновенное отключение аппарата. В выкаченном состоянии ответные выводы на шинах ячейки закрываются шторкой из металла; шторки имеют доводчик, а также систему фиксации положения навесным замком (опция).

Кабельный отсек

Место для подключения кабеля. Также здесь установлены: быстродействующий заземлитель; ограничители перенапряжений; ёмкостные делители; измерительные трансформаторы; однофазные трансформаторы напряжения.

Заземляющий разъединитель «быстрого действия» с пружинным механизмом предназначен для заземления магистральных шин, входящих или исходящих кабелей. Заземлитель управляется без открывания дверей отсека выключателя с помощью механического ручного привода. Система электромеханических блокировок надёжно блокирует возможность включения заземляющего разъединителя при несоответствующем положении других коммутационных устройств или наличии напряжения на кабеле.

Условия эксплуатации

Ячейки ЭЛМОД 350 предназначены для внутренней установки в помещениях, трансформаторных подстанциях (ТП), закрытых распределительных устройствах (ЗРУ) согласно требованиям ГОСТ 15543, ГОСТ 15150 в части воздействия климатических факторов внешней среды.

• Нижнее рабочее значение температуры окружающего воздуха: не ниже −30 °C; верхнее — не выше +40 °C
• Рекомендуемая высота эксплуатации — до 1000 м над уровнем моря. При эксплуатации в более высоких местностях (до 3000 м) необходимо учитывать коэффициент понижения уровня изоляции
• Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металл (тип атмосферы II по ГОСТ 15150-69)
