Ячейка КРУэ ЭЛМОД 250

Малогабаритная ячейка с элегазовой защитой, серии КРУэ ЭЛМОД 250, на ток до 630А, с полным функционалом защит, телемеханики и телеуправления.

Применяются в ЦРП (центральные распределительные пункты), РУ 6-10 кВ, трансформаторные подстанции.

В качестве коммутационного элемента применяется вакуумный выключатель, с пружинно-моторным приводом.

3-х позиционный разъединитель/заземлитель обеспечивает отделение и заземление линии от главных цепей ячейки.

Все коммутационное оборудование смонтировано в герметичный бак из нержавеющей стали, обеспечивающий отсутствие наводок и вихревых токов. Внутри бака закачен элегаз, (SF6), увеличивающий диэлектрические свойства корпуса и межфазного пространства внутри бака. Сварка баков производится полуавтоматическим методом, с применением сварочных роботов, немецкой компании. После сваривания, корпус помещают в камеру, из которой выкачивается воздух, образуется средний вакуум, при этом в бак закачивается Гелий, с последующей фиксацией утечек специализированными датчиками (масс-спектрометрических течеискателей). Данный метод позволяет наиболее эффективно обеспечить проверку сварных, стыковых элементов бака, что дает уверенность, в надежности и долгой безопасной эксплуатации ячейки ЭЛМОД 250.

Преимущества ячеек КРУэ ЭЛМОД 250:

• Малые габариты ячеек
• Сборные шины внутри корпуса
• Возможность реализации различных схемных решений
• Безопасность эксплуатации КСО обеспечивается системой блокировок и устройств дуговой защиты, соответствующих требованиям российских стандартов
• Вакуумные силовые выключатели полностью исключают появление открытой электрической дуги во внутреннем объеме бака
• Отдельный отсек вторичной коммутации
• Широкий выбор сетки схем главных цепей
• Исполнение, как в отдельной функциональной единицы, так и в группе схем в едином корпусе
• Микропроцессорные блоки релейной защиты позволяют осуществить интеграцию РУ в АСУ и SCADA

Основная сетка главных цепей, комбинируя которые можно сделать любые конфигурации:

• Выключатель нагрузки, ширина 420 мм
• Вакуумный выключатель с РЗА, ширина 420 мм
• Ячейка трансформатора напряжения (ТН), ширина 600 мм. Возможна комбинация с ТН с ОЛСП
• Ячейка шинного разъединителя. ширина 420 мм

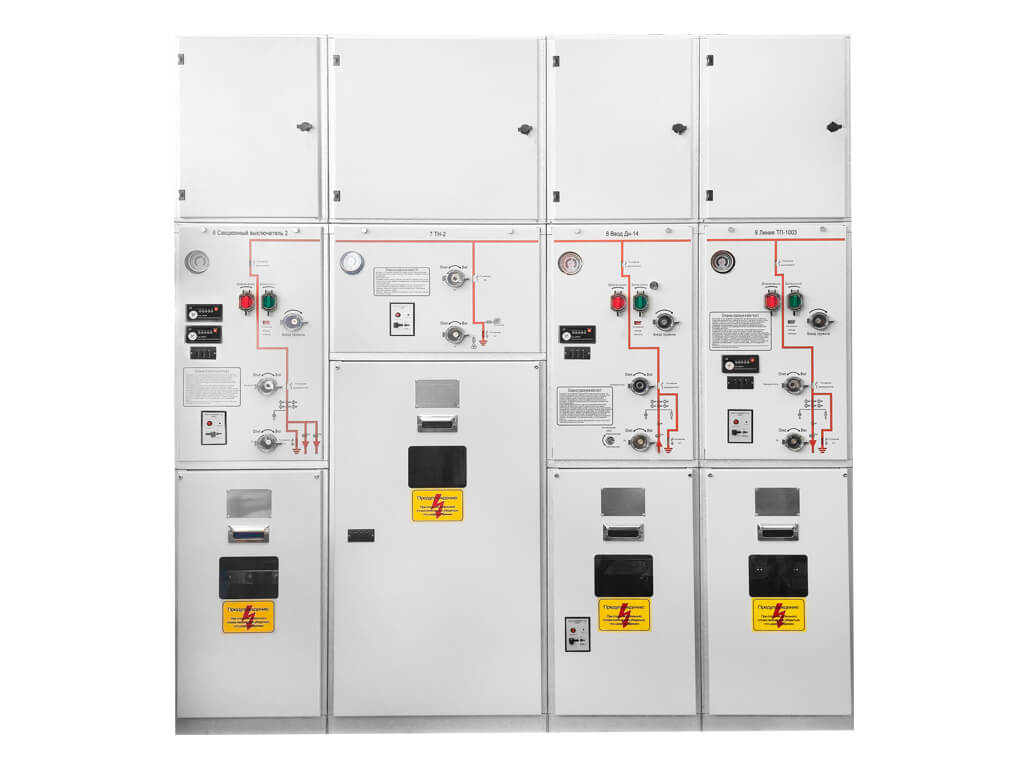

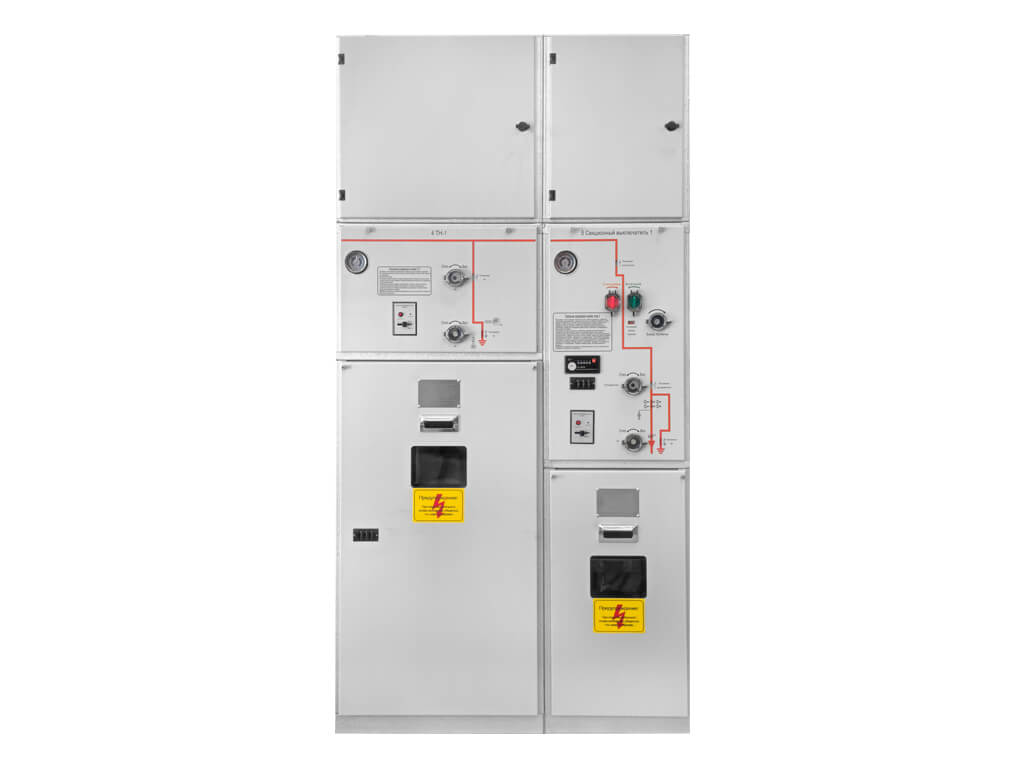

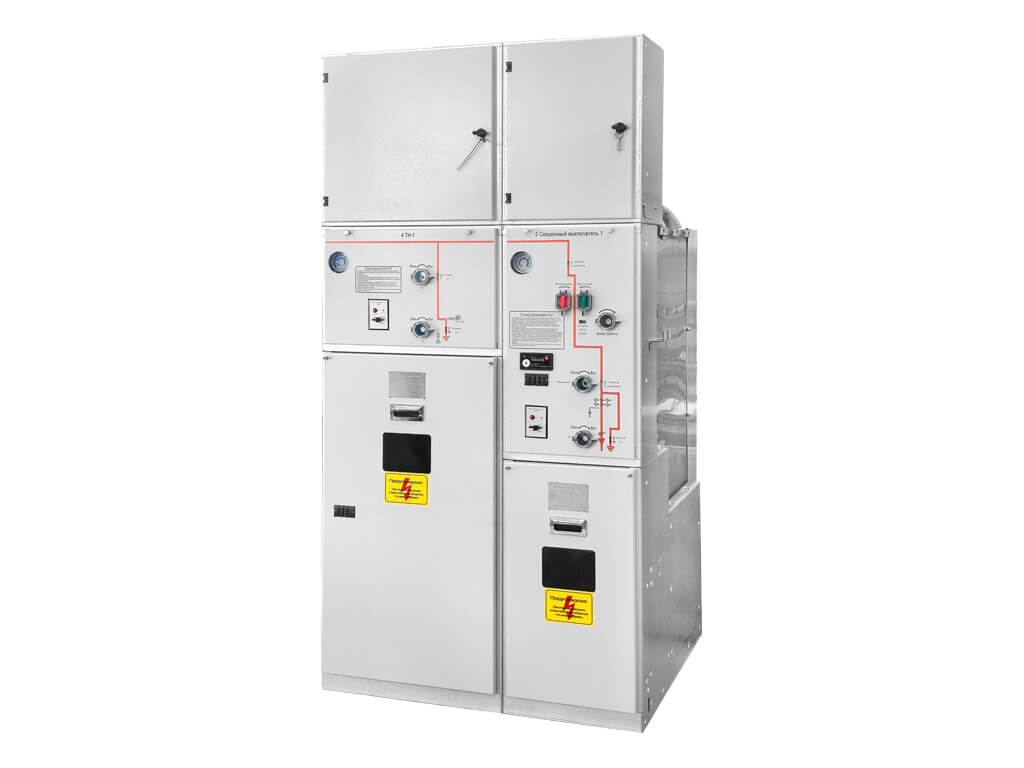

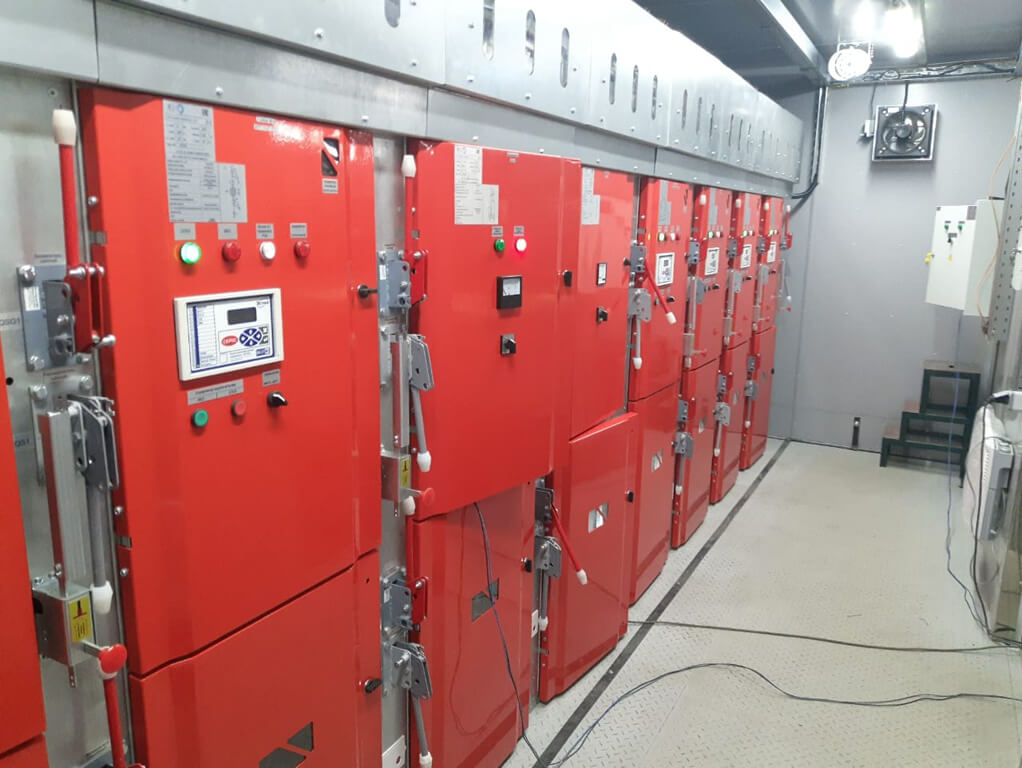

Со стороны фасада КРУэ ЭЛМОД 250 разделено на три части:

• Отсек РЗА
• Отсек элементов управления и блокировок
• Отсек кабельных присоединений

Отсек РЗА

На лицевой части двери выведены:

• Элементы контроллера РЗА
• Блоки индикации главных цепей и дополнительная мнемосхема
• Копки управления

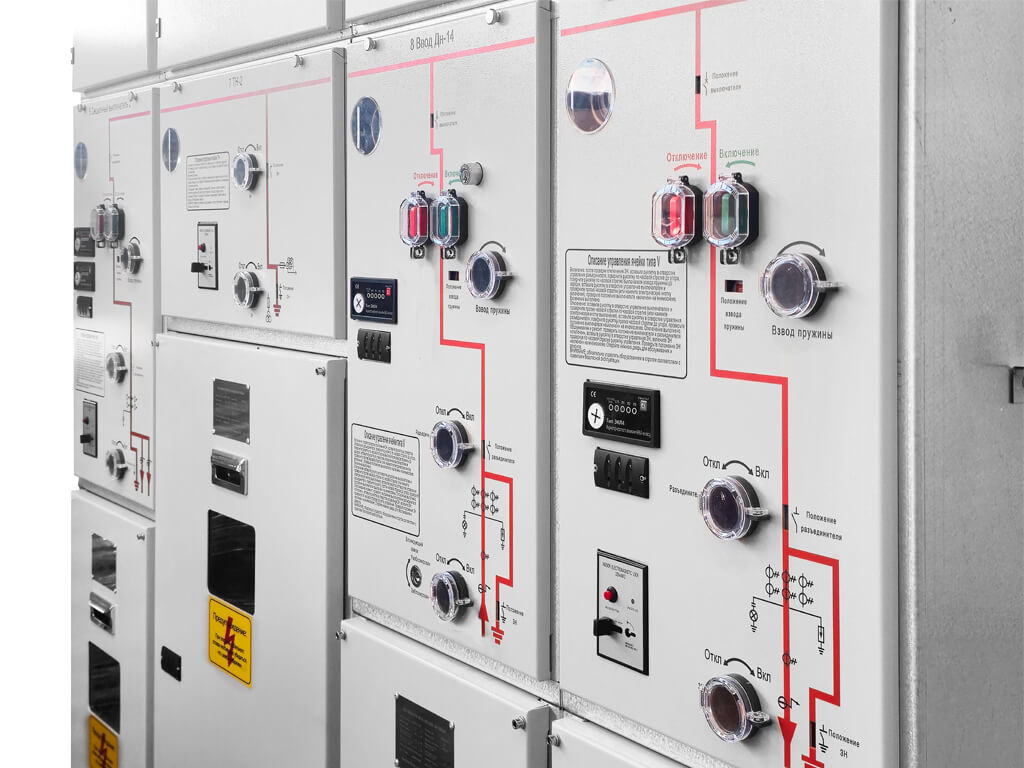

Отсек элементов управления и блокировок

Обеспечивает возможность визуального контроля давления в баке, механического контроля главных цепей, управления блокировками действия операций при коммутации, механическое взведение пружины главного привода.

Кабельный отсек

Отсек, где подключаются кабельные наконечники, располагаются измерительные трансформаторы тока, датчики емкостного делителя напряжения, ОПН, трансформаторы тока нулевой последовательности, трансформаторы напряжения и трансформаторы собственных нужд.

В ячейках ЭЛМОД 250 предусмотрены следующие виды блокировок:

• Электрические блокировки, в соответствии со схемой вторичных цепей
• Механические блокировки оперирования разъединителя и заземлителя при включённом выключателе
• Механические блокировки оперирования разъединителя и при включённом заземлителе
• Механическая блокировка крышки кабельного отсека, при отключенном заземлителе
• Электромагнитная блокировка управления заземлителем, при наличии напряжения со стороны линии
• Механическая блокировка замком, с одним ключом, заземлителя и включения вакуумного выключателя, на вводных и секционных фидерах
